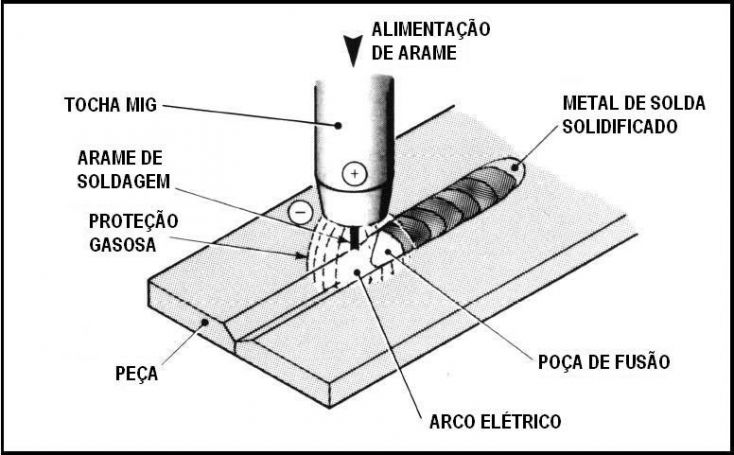

Na soldagem ao arco elétrico com gás de proteção (GMAW – Gas Metal Arc Welding), também conhecida como soldagem MIG (MIG – Metal Inert Gas), um arco elétrico é estabelecido entre a peça e um consumível na forma de arame. O arco funde continuamente o arame à medida que este é alimentado à poça de fusão. O metal de solda é protegido da atmosfera pelo fluxo de um gás inerte ou por uma mistura de gases. A Figura 1 mostra esse processo e uma parte da tocha de soldagem.


O conceito básico de GMAW foi introduzido nos idos de 1920, e tornado comercialmente viável após 1948. Inicialmente foi empregado com um gás de proteção inerte na soldagem do alumínio. Conseqüentemente, o termo soldagem MIG foi inicialmente aplicado e ainda é uma referência ao processo. Desenvolvimentos subseqüentes acrescentaram atividades com baixas densidades de corrente e correntes contínuas pulsadas, emprego em uma ampla gama de materiais, e o uso de gases de proteção reativos (particularmente o dióxido de carbono, CO2) e misturas de gases. Esse desenvolvimento posterior levou à aceitação formal do termo GMAW – Gas Metal Arc Welding para o processo, visto que tanto gases inertes quanto reativos são empregados. No entanto, quando se empregam gases reativos, é muito comum usar o termo soldagem MAG (MAG – Metal Active Gas).

Melhorias contínuas tornaram o processo MIG/MAG aplicável à soldagem de todos os metais comercialmente importantes como os aços, o alumínio, aços inoxidáveis, cobre e vários outros. Materiais
com espessura acima de 0,76 mm podem ser soldados em todas as posições.

É simples escolher equipamento, arame, gás de proteção e condições de soldagem capazes de produzir soldas de alta qualidade com baixo custo.

Vantagens

O processo de soldagem MIG/MAG proporciona muitas vanta gens na soldagem manual e automática dos metais para aplicações de alta e baixa produção. Suas vantagens combinadas quando comparado com o eletrodo revestido, arco submerso e TIG são:

   • a soldagem pode ser executada em todas as posições;
   • não há necessidade de remoção de escória;
   • alta taxa de deposição do metal de solda;
   • tempo total de execução de soldas de cerca da metade do tempo para o eletrodo revestido;
   • altas velocidades de soldagem; menos distorção das peças;
   • largas aberturas preenchidas ou amanteigadas facilmente, tornando certos tipos de soldagem de reparo mais eficientes;
   • não há perdas de pontas como no eletrodo revestido.

Modos de transferência de metal

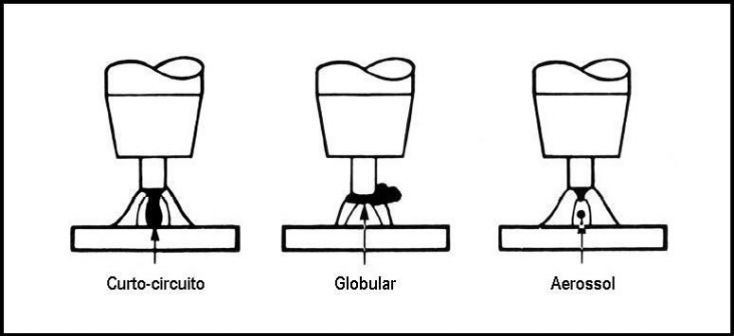

Basicamente o processo MIG/MAG inclui três técnicas distintas de modo de transferência de metal: curto-circuito (short arc), globular (globular) e aerossol (spray arc). Essas técnicas descrevem a maneira pela qual o metal é transferido do arame para a poça de fusão. Na transferência por curto-circuito — short arc, dip transfer, microwire — a transferência ocorre quando um curto-circuito elétrico é estabelecido. Isso acontece quando o metal fundido na ponta do arame toca a poça de fusão. Na transferência por aerossol — spray arc — pequenas gotas de metal fundido são desprendidas da ponta do arame e projetadas por forças eletromagnéticas em direção à poça de fusão. A transferência globular — globular — ocorre quando as gotas de metal fundido são muito grandes e movem-se em direção à poça de fusão sob a influência da gravidade. Os fatores que determinam o modo de transferência de metal são a corrente de soldagem, o diâmetro do arame, o comprimento do arco (tensão), as características da fonte e o gás de proteção (veja a Figura 2).
